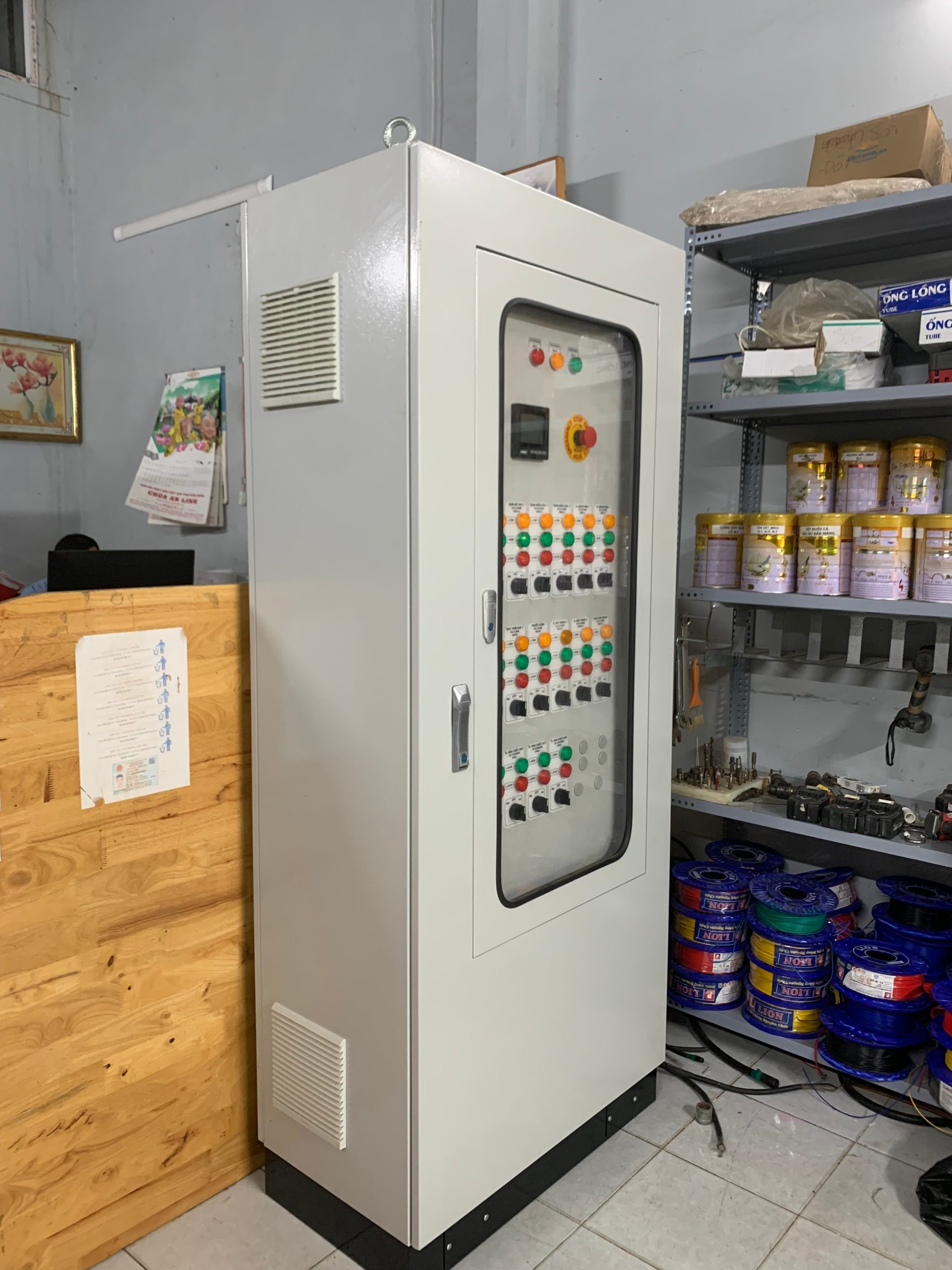

1. Tổng quan về tủ điện xử lý nước thải

Tủ điện xử lý nước thải là bộ phận trung tâm trong hệ thống điều khiển, giám sát và vận hành các thiết bị điện trong trạm xử lý nước thải. Nó đóng vai trò điều khiển tự động hoặc bán tự động các thiết bị như bơm, quạt, máy thổi khí, hệ thống van điện từ, máy khuấy… đảm bảo quá trình xử lý nước diễn ra liên tục, hiệu quả và an toàn.

Tủ điện này thường được thiết kế và lắp ráp theo yêu cầu thực tế của từng công trình, với các tiêu chuẩn kỹ thuật phù hợp với điều kiện môi trường, đặc thù công nghệ và khả năng vận hành.

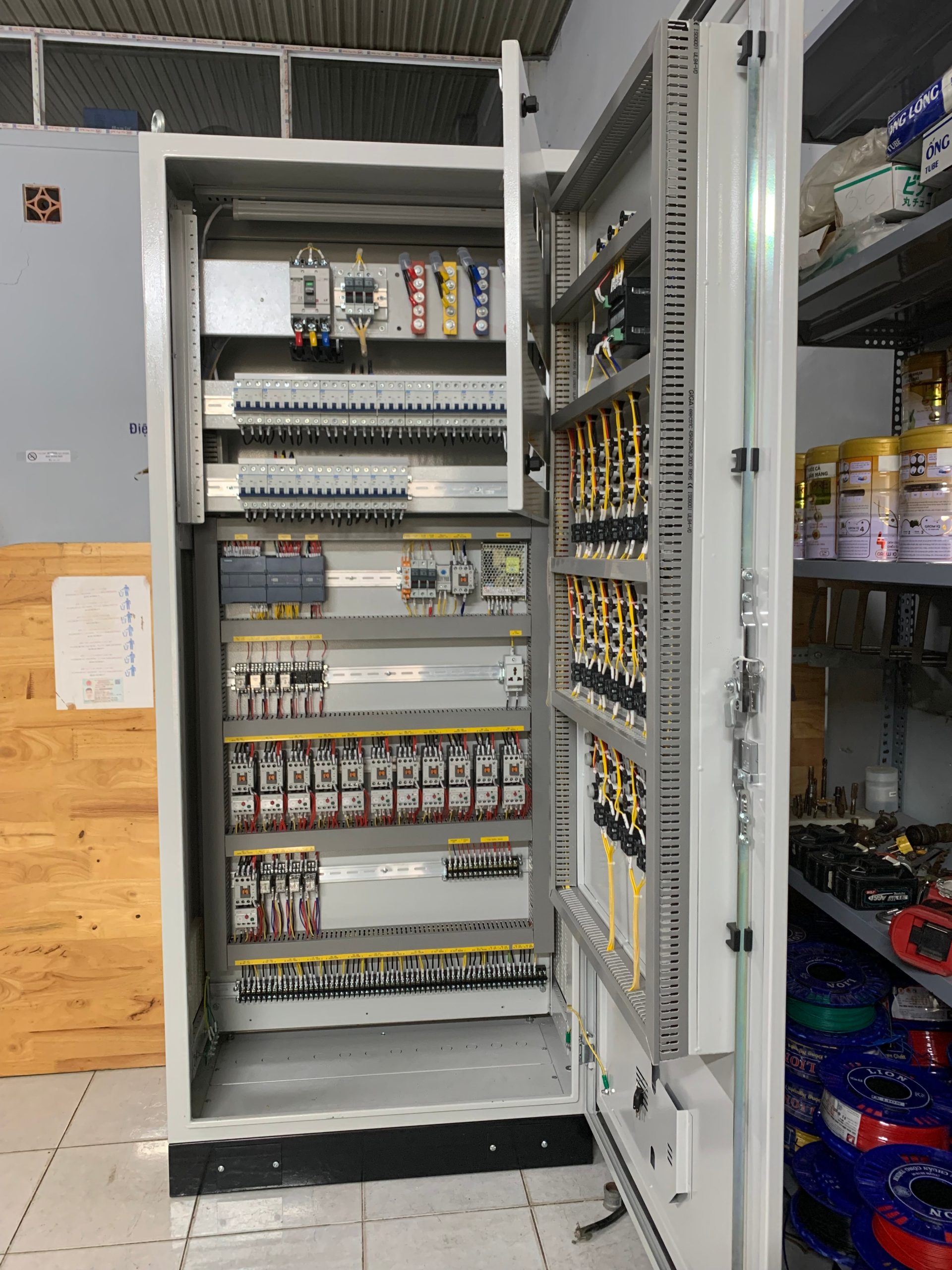

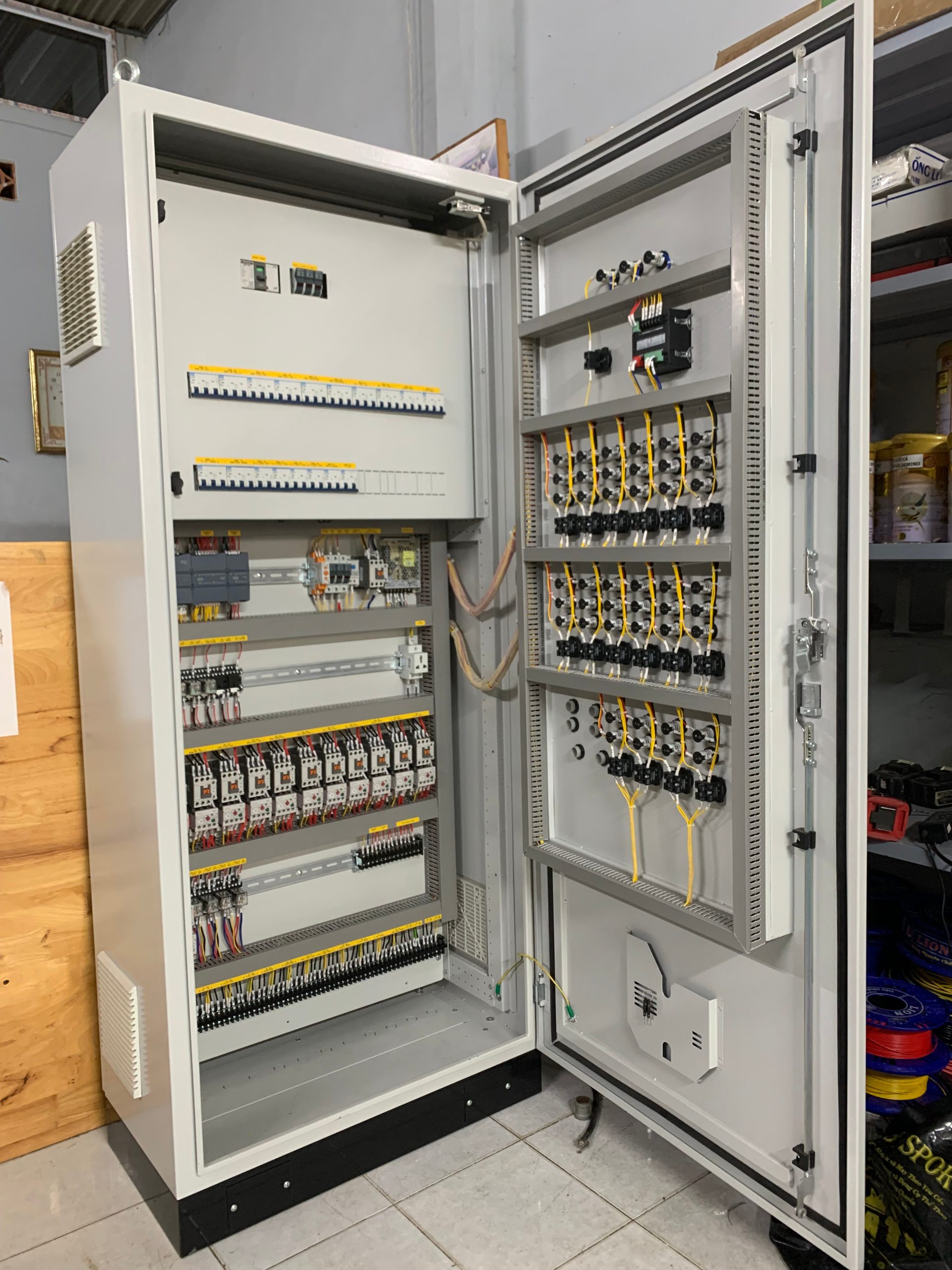

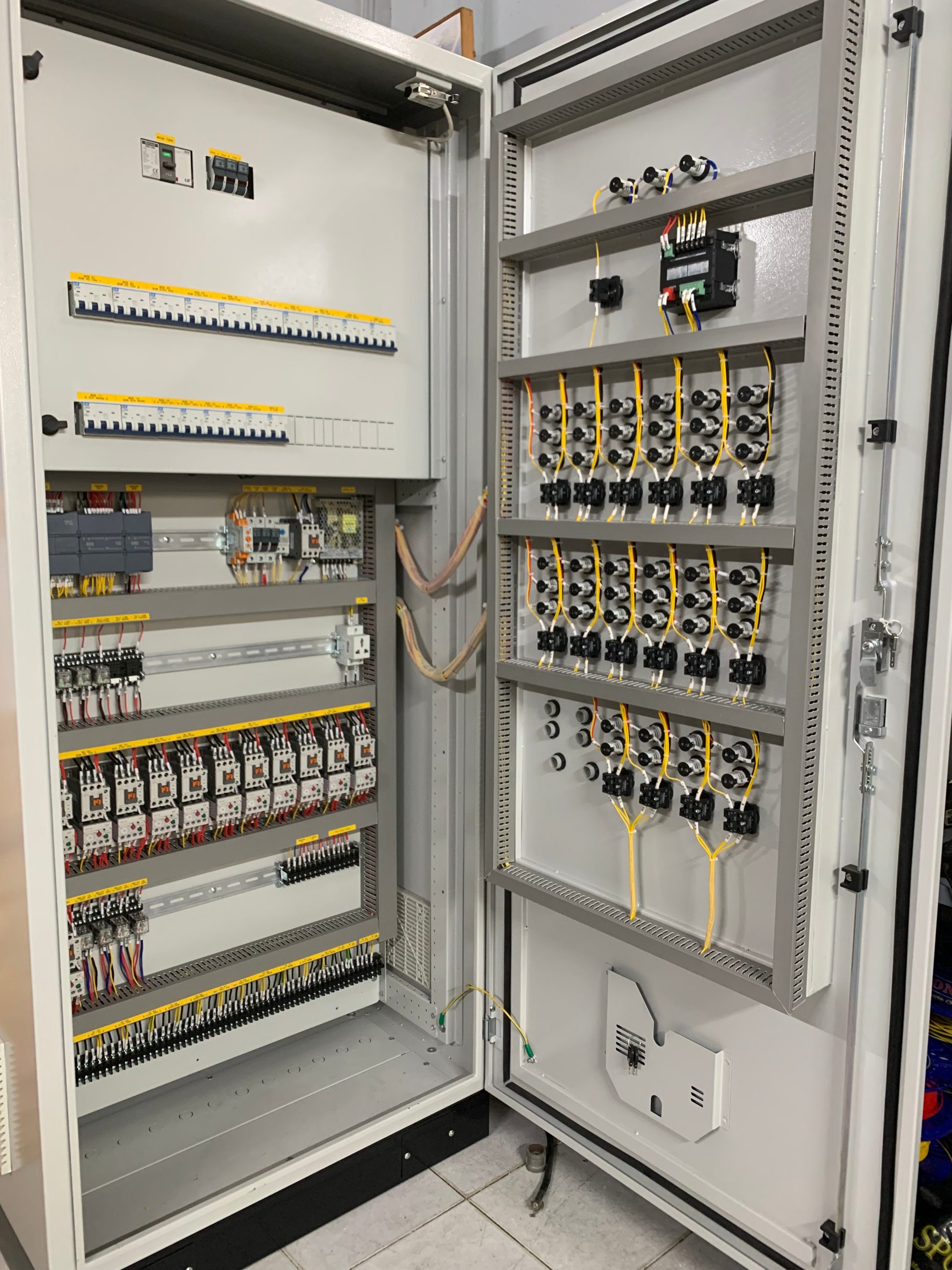

2. Cấu tạo và thiết bị bên trong tủ điện xử lý nước thải

Một tủ điện xử lý nước thải tiêu chuẩn thường bao gồm các thành phần chính như sau:

1. MCCB (Molded Case Circuit Breaker – Aptomat khối)

MCCB là thiết bị bảo vệ quan trọng cho toàn bộ hệ thống, thường được lắp đặt ở đầu nguồn để bảo vệ tổng khỏi quá dòng, ngắn mạch. Thiết bị này có khả năng chịu dòng cao, hoạt động ổn định và dễ bảo trì. MCCB giúp bảo vệ an toàn cho cả thiết bị và con người trong các sự cố về điện.

2. CB (Circuit Breaker – Aptomat tép)

CB được sử dụng để bảo vệ các nhánh cấp nguồn cho các thiết bị như motor bơm, quạt, đèn báo, điều khiển… Mỗi CB có nhiệm vụ ngắt mạch khi dòng điện vượt quá giới hạn cho phép, tránh gây hỏng thiết bị hoặc cháy nổ.

3. Contactor (Khởi động từ)

Contactor là thiết bị đóng/cắt mạch điều khiển từ xa cho các động cơ, máy móc trong hệ thống xử lý nước thải. Khi có tín hiệu điều khiển từ PLC hoặc rơ-le, contactor sẽ đóng để cấp điện cho tải, và ngắt khi cần dừng thiết bị. Thiết bị này có độ bền cơ khí cao và khả năng chịu tải tốt.

4. Timer (Bộ định thời gian)

Timer là thiết bị điều khiển thời gian đóng/ngắt của thiết bị điện theo khoảng thời gian cài đặt trước. Trong hệ thống xử lý nước thải, timer được dùng để điều khiển chu kỳ hoạt động của các bơm, máy thổi khí, van điện từ… giúp tối ưu hóa quy trình và tiết kiệm năng lượng.

5. Rơ-le bảo vệ (Protection Relay)

Rơ-le bảo vệ giúp giám sát các thông số điện như quá dòng, thấp áp, mất pha, lệch pha… và đưa ra tín hiệu ngắt để bảo vệ thiết bị. Đây là thành phần quan trọng trong việc đảm bảo an toàn hệ thống điện, tránh các hư hỏng do sự cố.

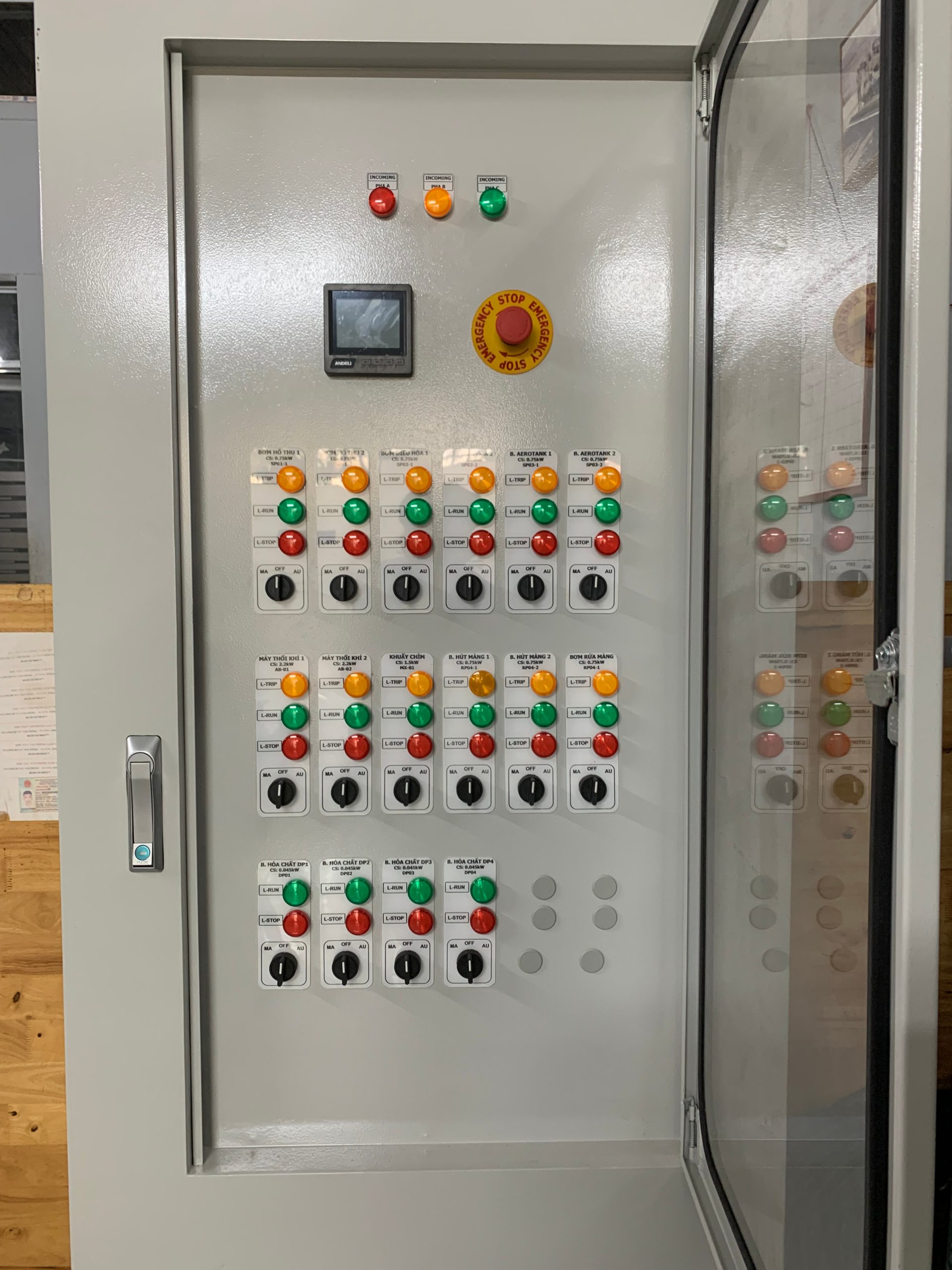

6. Đèn báo (Pilot Lamp)

Đèn báo hiển thị trạng thái hoạt động của các thiết bị như nguồn vào, thiết bị đang chạy, báo lỗi… giúp người vận hành dễ dàng giám sát và phát hiện sự cố kịp thời. Các loại đèn có thể bao gồm đèn báo pha, đèn báo lỗi, đèn báo đang chạy, đèn báo dừng…

7. Biến áp hạ áp (Control Transformer)

Biến áp hạ áp được dùng để chuyển đổi điện áp từ 380V xuống 220V hoặc 24V để cấp nguồn cho các thiết bị điều khiển và bảo vệ. Việc sử dụng điện áp thấp trong mạch điều khiển giúp tăng độ an toàn và giảm thiểu nguy cơ giật điện.

3. Chức năng và ứng dụng của tủ điện xử lý nước thải

Tủ điện xử lý nước thải không chỉ điều khiển các thiết bị mà còn đảm nhiệm vai trò giám sát, cảnh báo, bảo vệ toàn bộ hệ thống xử lý. Dưới đây là một số chức năng nổi bật:

• Điều khiển tự động hoặc bằng tay: Hệ thống có thể vận hành theo chế độ tự động (được lập trình) hoặc thủ công tùy vào yêu cầu.

• Giám sát tình trạng hoạt động: Nhờ các đèn báo, rơ-le và đồng hồ đo, người vận hành có thể biết trạng thái của hệ thống.

• Bảo vệ thiết bị: Tự động ngắt thiết bị khi có sự cố như quá tải, ngắn mạch, mất pha…

• Tăng tuổi thọ hệ thống: Nhờ vận hành hợp lý và bảo vệ tốt, hệ thống sẽ ít hỏng hóc và bền bỉ hơn.

• Tiết kiệm năng lượng: Tối ưu hóa chu kỳ hoạt động nhờ timer và điều khiển logic, giảm tiêu hao điện không cần thiết.

Tủ điện này được sử dụng phổ biến trong các công trình như:

• Trạm xử lý nước thải sinh hoạt

• Nhà máy xử lý nước thải công nghiệp

• Khu công nghiệp, khu chế xuất

• Khu dân cư, bệnh viện, khách sạn, resort

4. Tiêu chuẩn thiết kế và lắp đặt

Để đảm bảo chất lượng và an toàn, tủ điện xử lý nước thải cần tuân thủ một số tiêu chuẩn:

• • Chống bụi, chống ẩm tốt: Vỏ tủ thường có cấp bảo vệ IP54 trở lên, phù hợp với môi trường ẩm ướt.

  • Thiết kế gọn gàng, dễ bảo trì: Hệ thống dây dẫn, thiết bị được bố trí rõ ràng, có nhãn dán phân biệt.

  • Đảm bảo an toàn điện: Có tiếp địa, ngắt mạch tự động, vỏ tủ cách điện tốt.

  • Có sơ đồ đấu nối và hướng dẫn sử dụng: Giúp dễ dàng kiểm tra, bảo trì và vận hành.

5. Kết luận

Tủ điện xử lý nước thải là một phần không thể thiếu trong bất kỳ hệ thống xử lý nước hiện đại nào. Nhờ vào sự phối hợp giữa các thiết bị điện tử và tự động hóa như MCCB, CB, contactor, timer, rơ-le bảo vệ, đèn báo và biến áp hạ áp, tủ điện giúp hệ thống vận hành ổn định, hiệu quả và an toàn.

Việc lựa chọn và đầu tư vào một tủ điện chất lượng cao không chỉ giúp tăng hiệu suất xử lý nước thải mà còn giảm thiểu rủi ro, tiết kiệm chi phí bảo trì, góp phần vào sự phát triển bền vững của doanh nghiệp.

8. Liên hệ tư vấn

Chúng tôi cung cấp giải pháp thiết kế – thi công – lắp đặt – bảo trì hệ
thống xử lý nước thải trọn gói, phù hợp với mọi quy mô và lĩnh vực.
